PPアンプの作成 その17

初段からの回路計算がズレる?

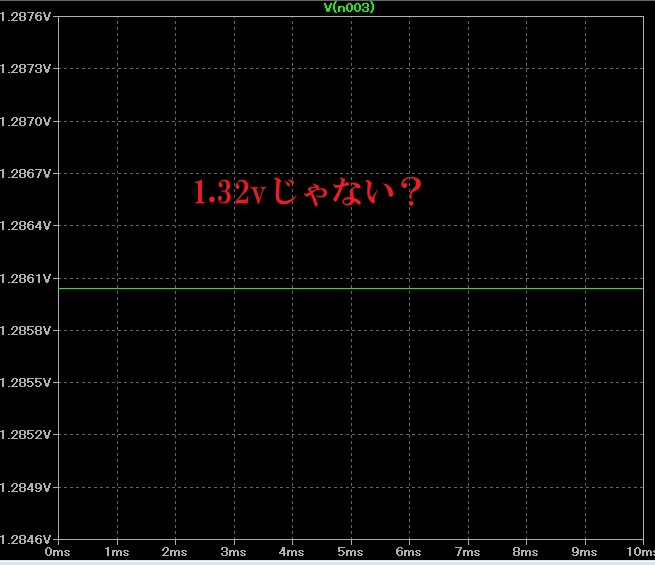

実際にトランジスタ回路のサンプルを作成し測定すると抵抗で分圧した計算値の1.32vより減る結果となります。

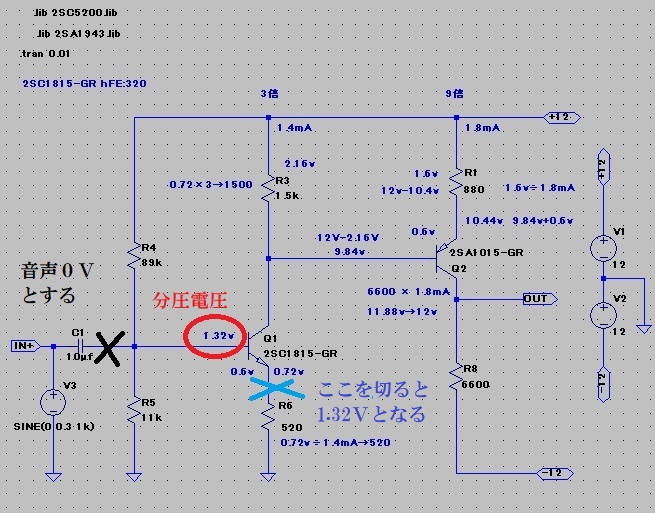

試しに初段のエミッタ設置線を切ると求めた1.32vとなる。

これが回路を追加していく工程で出来上がってしまった並列抵抗値の結果なんです。分圧抵抗にエミッタ設置の抵抗R6が加わってしまったんです。まぁ、これを誤差だから大丈夫!と実際の値と異なったまま計算結果を推し進めても、低周波増幅アンプなら十分使えると思います。今回はどうしましょうか(笑
