LTSpiceを使って計算後の回路の部品値を調整しました。微妙な差は完成しても気づかないレベルなんで、今回はせめてシュミレータ上で予定値に近くなるよう、決定することとしました。トランジスタの特性図から1mA辺りのコレクタ電流と決めましたので、1段目1.4ｍA、2段目1.8ｍAとなるよう調整してあります。それと、バイアス電圧ですが、NPN型（2SC1815）は7.0VでPNP型（2SA1015）は7.5Vとしました。これはLTSpiceで調整するとどうしてもこのような値になります。僕の持っている部品モデルが妙なのかもしれませんが、これでやります。

とても気になるのがエミッタ抵抗にかかる電圧だと思います。一般的には使用環境での温度変化を考慮して1.5Vぐらいにしますが、特性図をみると0.4Vぐらいあれば大丈夫そうです。今回は0.61Vと1.08Vとなってます。昨今の日本製は優秀だから信じましょう。

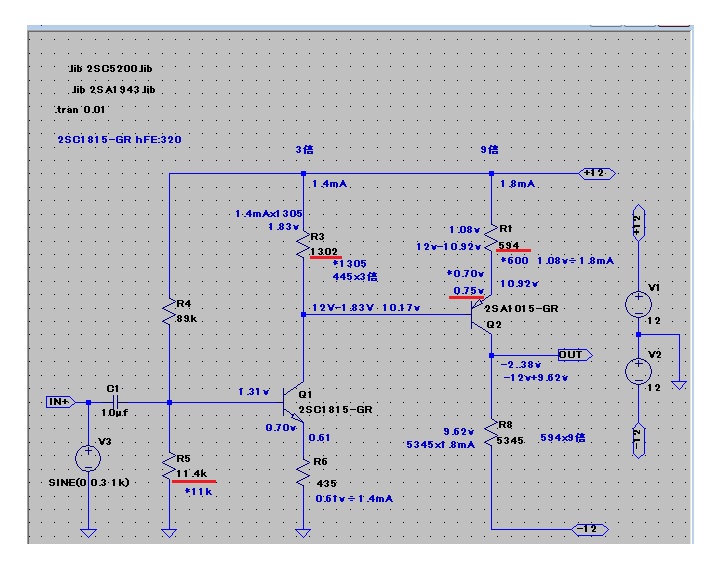

下の回路図で赤い下線の部品値が微調整した値です。*印をつけた計算上の値も乗せておきます。
